碳化硅（SiC）与IGBT（绝缘栅双极型晶体管）在半导体领域都有着重要的应用。

碳化硅（SiC）与IGBT的应用

碳化硅作为一种宽禁带半导体材料，具有耐高温、耐高压、高频、大功率、抗辐射等特点。这使得碳化硅器件能够大幅降低产品功耗、提高能量转换效率并减小产品体积。在电力电子领域，碳化硅的高电场饱和漂移速度和高击穿电场强度使其能够制造出耐高压和高频的功率器件，广泛应用于智能电网、轨道交通、电动汽车、新能源并网、通讯电源等领域。特别是在新能源汽车领域，碳化硅的应用正在逐步增加，特斯拉、比亚迪等车企已经开始将碳化硅应用于其新能源汽车的主控电路中。

IGBT作为半导体功率器件中的全控器件，是由BJT（双极型三极管）和MOSFET（绝缘栅型场效应管）组成的复合全控型电压驱动式功率半导体器件。它结合了MOSFET的高输入阻抗和GTR的低导通压降的优点，具有逆变和变频的作用，能够实现直流电和交流电之间的转化或者改变电流的频率。IGBT在电力电子系统中占据**地位，广泛应用于电机节能、轨道交通、智能电网、航空航天、家用电器等领域。

在IGBT的应用中，碳化硅也发挥着重要作用。碳化硅具有超高的绝缘性、高热导率以及低电阻率等特点，使得碳化硅基板成为IGBT模块中不可或缺的重要部件。碳化硅基板能够承受IGBT在工作时产生的高电压和大电流，同时有效地散发热量，保证IGBT的稳定运行。因此，在未来更多IGBT模块的应用领域中，都会伴随着碳化硅基板的出现，以满足对高效、可靠和紧凑的电力电子系统的需求。

综上所述，碳化硅与IGBT在半导体领域各自具有独特的应用价值，并且二者在某些应用中还能够相互结合，共同发挥优势，为电力电子系统的发展提供强有力的支持。

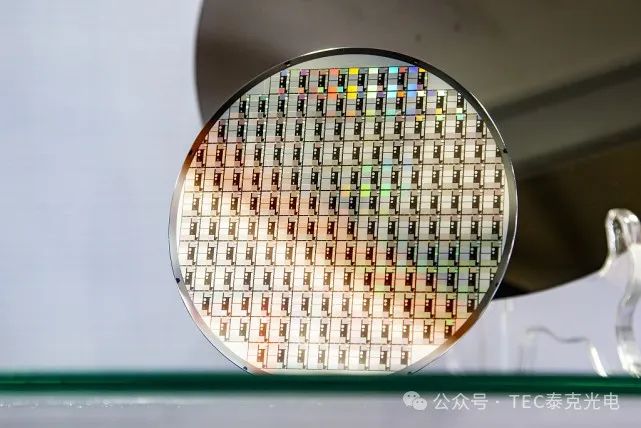

碳化硅（SiC）与IGBT芯片的测试

碳化硅（SiC）与IGBT芯片的测试在电力电子领域具有非常重要的地位，因为它们都是高性能功率半导体器件的关键组成部分。以下是对这两种器件测试的一些基本概述：

碳化硅（SiC）测试：

SiC材料的测试主要关注其物理、化学和电学性能。在电学性能测试方面，主要包括静态测试、动态测试、可靠性测试和极限能力测试等。

1、静态测试：通过测试可以直观反映SiC器件的电学基本性能，如电阻、电容、电感等，从而简单评估器件的性能优劣。这些静态参数为使用者可靠选择器件提供了非常直观的参考依据，同时在功率器件检测维修中也发挥了至关重要的作用。

2、动态测试：主要关注SiC器件在开通关断过程中的性能，如开关速度、开关损耗等。开关特性直接决定了装置的开关损耗、功率密度、器件应力以及电磁兼容性，对变换器的性能有直接影响。

IGBT芯片测试：

IGBT（绝缘栅双极型晶体管）芯片测试主要关注其电气特性、热稳定性和可靠性等方面。测试内容通常包括：

1、电气特性测试：包括测量IGBT的阈值电压、饱和压降、导通电阻等参数，以确保其满足设计要求。

2、热稳定性测试：通过高温老化试验等方法，评估IGBT芯片在高温环境下的性能稳定性和可靠性。

3、可靠性测试：包括机械应力测试、湿度测试等，以验证IGBT芯片在各种恶劣环境下的稳定性和可靠性。

测试设备的选择：

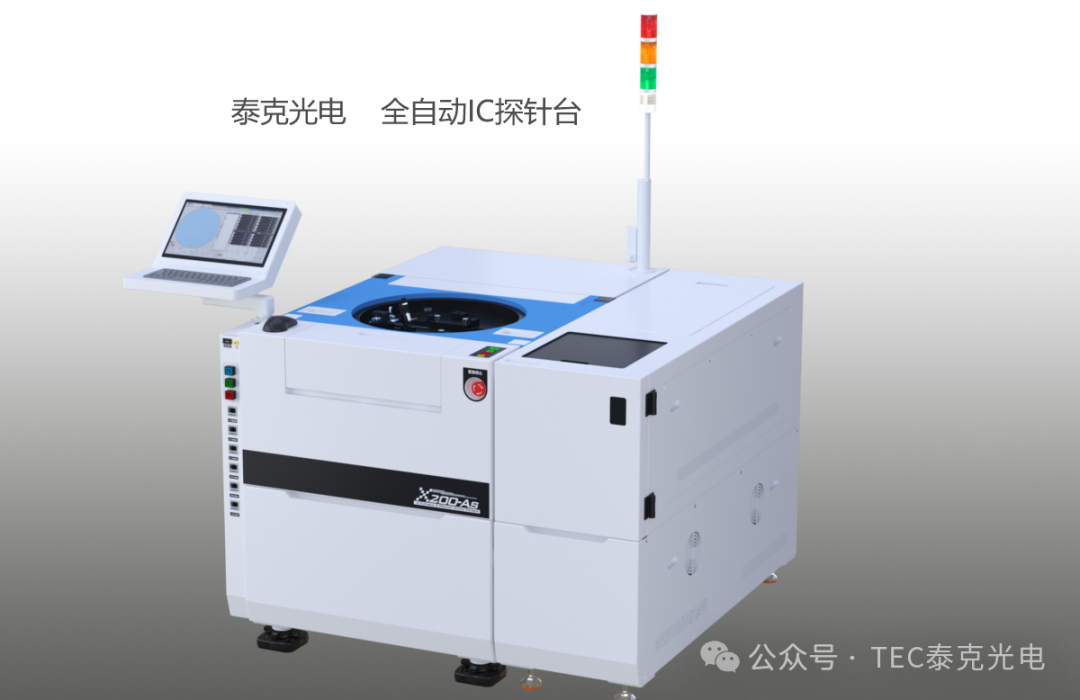

在测试过程中，通常会使用专门的测试设备和系统，现在主要以国外设备为主，但国产设备近几年也有了很大的突破，如深圳betway88中文官网光电的探针台、芯片测试机等专业设备，属于国内**的自主研发半导体测试专业设备企业。其在测试中*重要的静态参数测试系统、动态测试系统等均是行业**。此外，随着技术的不断发展，深圳市betway88中文官网光电科技有限公司不断技术创新，更新迭代测试方法和技术，以满足对碳化硅（SiC）和IGBT芯片性能的更高要求。碳化硅和IGBT芯片的测试设备通常需要结合专业的测试方法和流程来使用，以确保测试的准确性和有效性。因此，在使用这些设备时，建议遵循相关的测试标准和规范，并寻求专业人员的帮助和指导。
