一、方案背景

在LED芯片制造领域，传统测试流程依赖人工取放料片，存在效率低、易漏测、数据追溯难等问题。本方案通过集成自动化取料退料、智能状态识别与精准测试技术，实现料片“未测→测试中→测试完成”全流程闭环管理，支持未测料片自动续测及人工干预重测，显著提升生产效率与质量控制水平。

二、方案目标

1. 1.全流程自动化：自动取料退料，单料盒容量25片，减少人工干预。

2. 2.智能状态管理：实时识别料片状态（未测/测试中/测试完成），自动跳过已测片，仅对未测片测试。

3. 3.人工干预支持：允许手动选择重测已完成料片，支持质量复核与异常分析。
4. 4.数据透明化：记录每片测试状态、时间、结果，生成可追溯数据报表。
5. 5.效率提升：全程无需人工放片、退片，提高了生产效率。

1.智能供料系统

• 料盒设计：标准化料盒，单盒容量25片，内置WaferID芯片记录批次信息。

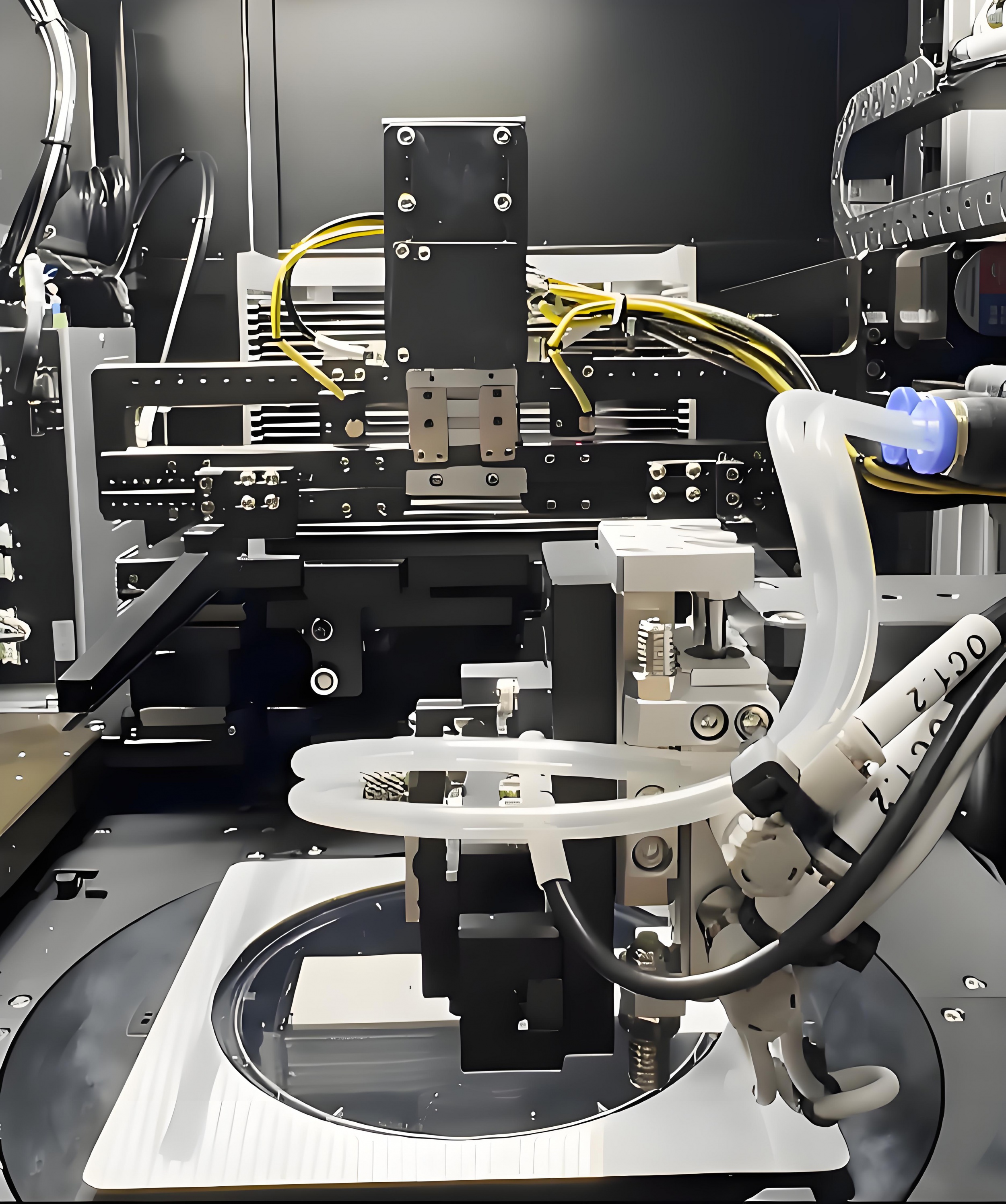

• 上料机构：
• 机械臂自动抓取料盒，视觉定位系统精准对齐测试工位。
• 测试完成料片自动退回料盒中对应位置。
• 状态初始化：更换料盒后时扫描料盒，将料片状态初始化为“未测”。


2.高精度测试模块

• 测试项：光电参数（亮度、波长、电压等）全项检测。

• 测试头：多通道并行测试，可测试CSP、单颗芯片、RGB芯片等，测试精度±1%。


• 动态调整：根据料片状态自动跳过“测试完成”片，仅对“未测”片测试。


• 测试结果自动分类合格品与不良品。
• 更新料片状态：测试完料片标记为“测试完成”，测试中料片标记为“测试中”。

4.数据管理与追溯平台

• 实时监控：显示测试进度、良率、设备状态及单片测试状态。

• 状态管理：
• 记录每片状态变化（未测→测试中→测试完成）。
• 支持人工选择“重测”功能，并重新测试。
• 数据追溯：
• 生成测试日志，包含时间戳、测试参数、结果及状态变更记录。
• 支持按批次、料盒、料片编号查询历史数据。

5.异常处理与报警系统

• 状态冲突报警：当料片状态与实际测试结果不符时（如标记为“测试完成

四、工作流程

1. 上料：满料盒由机械臂抓取至测试工位，WaferID扫描初始化所有料片状态为“未测”。


1. 测试：
• 测试头接触料片，系统跳过已标记“测试完成”的料片。
• 测试过程中，料片状态实时更新为“测试中”。
2. 退料：测试完成自动退回料盒，实片状态更新为”测试完成”。
3. 人工干预：
• 在数据管理平台选择“重测”功能，手动标记指定料片为“未测”。
• 重新上料后，系统自动检测并测试该料片。



五、技术优势

1. 柔性测试：支持自动跳过已测片，减少重复测试，提升设备利用率。

1. 人工干预友好：一键重测功能，满足质量复核与异常分析需求。
2.


六、应用场景

1. LED封装产线：替代传统人工测试线，降低人力成本。

1. 研发实验室：快速验证新品性能，支持小批量多批次测试。

1. 质量检测中心：标准化测试流程，提升数据可信度与审计能力。

2.

3. 本方案通过全自动上下料与智能状态管理系统，构建了LED芯片测试的闭环自动化体系，实现“未测→测试中→测试完成”全流程精准管控，支持人工干预重测，显著提升生产效率与质量控制能力，助力企业向工业4.0智能化工厂升级。
